電容屏ITO檢測解決方案
技術人員：深圳華顯光學
實驗日期：2018/8/7
聯系方式：0755-81753034
檢測要求：

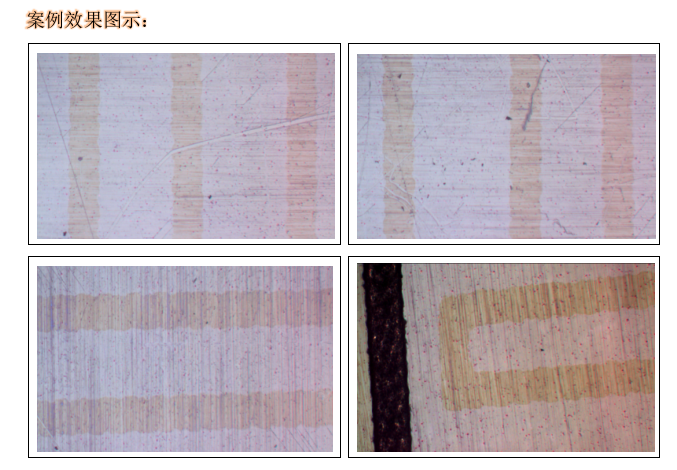

電容屏ITO線路檢測，是否有腐蝕、斷痕、短路等不良情況；
技術分析：

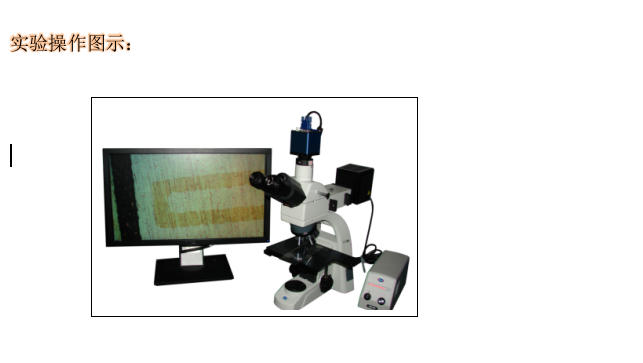

需要采用同軸光源照射的方式，針對電容屏內部ITO線路觀察；由于ITO線路較小，普通常規顯微鏡很難觀察得到，所以需要采用金相高倍放大觀察；
產品技術規格
|
總放大率 |
50X~500X(選購100X物鏡，最高放大率為1000X) |
|
目鏡 |
平場大視場，高眼點10X(FN20)，視度可調節 |
|
物鏡 |
無限遠長工作距離平場物鏡5X/0.13，10X/0.30，20X/0.40，50X/0.55，(選購100X/0.80) |
|
觀察筒 |
鉸鏈?zhǔn)诫p目鏡筒30°；鉸鏈?zhǔn)饺跨R筒30°傾斜(分光比：20:80) |
|
雙目鏡筒瞳距 |
55~75mm |
|
樣品最大厚度 |
30mm |
|
物鏡轉換器 |
內定位五孔物鏡轉換器 |
|
粗微動調焦裝置 |
粗微同軸調焦，粗動調焦總行程30mm，微動調焦0.2mm /轉，0.002mm / 格。 |
|
機械移動載物臺 |
獨特的三層載物臺設計，大面積:180X140mm；行程:75X50mm；X、Y方向同軸調節。 |
|
照明 |
同軸落射照明系統12V/50W鹵素?zé)?/span> |
|
濾色片 |
磨砂玻璃、藍色濾色片、黃色濾色片、綠色濾色片 |
|
擴展功能 |
擁有良好的擴充升級空間，不僅具備傳統金相顯微鏡觀察功能，還能進行顯微攝影、攝像功能，偏光觀察功能 |
