光學解決方案

       ----我們幫您做得更好！

深圳市華顯光學儀器有限公司

一、關于華顯

 華顯光學集光學設計、研發、產銷、服務為一體的綜合性公司。為用戶提供光學顯微鏡，機器視覺集成，自動化檢測集成。產品服務于：工業產品觀察測量，醫療生物科研，金相研究分析，電子制造企業生產檢測等領域。

華顯成立史



多項發明專利



二、項目總體需求分析

1、主要檢測內容：

檢測手機背殼上的劃痕，人工判定；

2、要求：

視野要求整個背殼可以一次性觀看，視野要求180*73mm；

清晰看到表面的不同角度的劃痕；

3、檢測分析

背殼表面如為高反光材質，四邊為弧形形狀，容易形成光源反射；考慮光源不能直接從上往下打，采用側面角度進行打光檢測，光源高度約180mm，角度傾斜約45度進行照射，光源的照射面積需大于180mm；

因背殼材質特殊，易反光，無法完全避免，采用以上方式可盡量避免反光，提高成像清晰度；



三、檢測產品圖

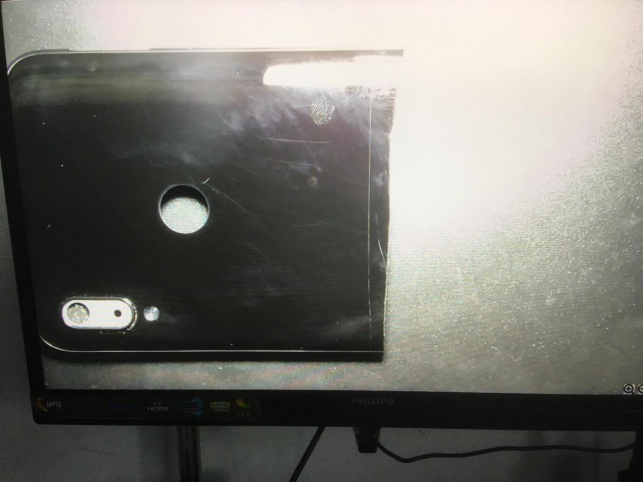

四、檢測效果圖

五、實驗測試儀器



自動對焦顯微鏡主要硬件配置參數：

EOC無窮遠光學系統

200萬高清攝像系統，1920*1080P@60fps，具備自動/手動對焦、自動/手動曝光、自動/手動白平衡、對比度、銳度、等調節功能，存儲功能；

斜照式射LED光源，高度可調，角度可調
