• 顯微鏡簡介：

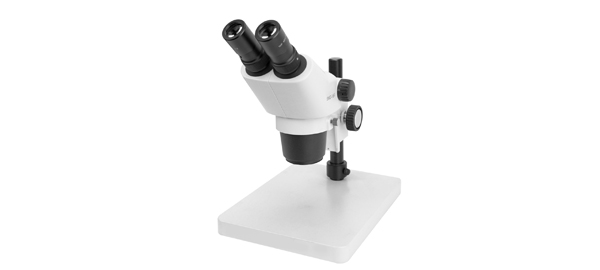

  SMZ-161連續變倍體視顯微鏡，采用Greenough光學系統，實現了大范圍的變焦比和清晰的觀察

  影像，以及高度平直度和較深的焦點深度。色彩逼真，立體感強，并且視野寬闊。ZOOM 1:6奉獻

  優異的性能價格比；放大倍數連續可變、超長工作距離、超大分辨率，具有優良的整機性能。




  廣泛應用于手機維修、珠寶鑒定、微觀雕刻、電子元器件外觀檢測、SMT外觀檢測、半導體芯片觀

  察、五金材料觀察、產品維修和線路焊接等行業領域。









  功能應用：




  適用于PCB、液晶等行業生產作業線對微小零件和集成電路的觀測、裝配和檢查以及機械精加工、

  精密零件的檢測。
  45°觀察角度，符合人機工程學要求，可使您長時間工作下不會感到頸肩不適.





























  顯微鏡特點：




  鏡體：
  雙目?jī)A斜45°，目鏡筒聯動設計，瞳間距可在50mm~75mm之間自由調節。

  目鏡筒視度可調節，屈光度可調節范圍±5，讓不同瞳距、不同視力的用戶

  都可以獲得最佳的觀察效果。Greenough原理提高了整體分辨率，

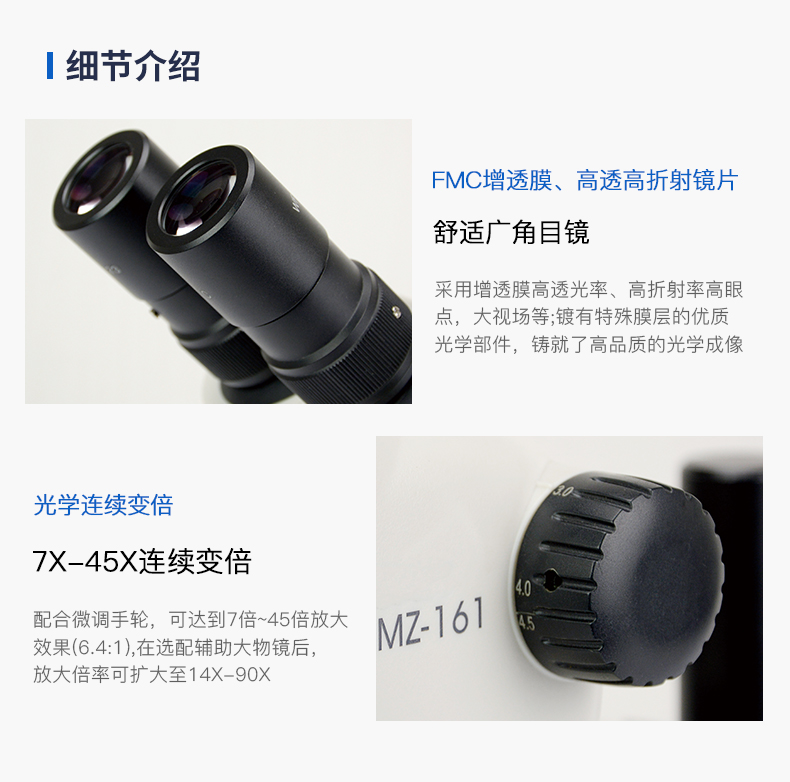

  最高每毫米460線對的超大分辨率。變倍手輪雙側水平設置，優異的1：6變倍比，

  0.75X~ 4.5X之間變倍輕松靈活轉換。變倍定檔輕巧方便，重復精度高。




  目鏡：
  超大視場WF10X/23，配備方便觀察的護眼罩一對。




  附加物鏡：
  新設計的0.3X、0.5X、0.63X、0.75X、1.5X、2X附加物鏡，
  您可以根據對工作距離和總放大倍數的要求來選擇配備。
  操作快捷方便，直接將附加物鏡旋上，重新調整調焦機構在立柱上的位置進行重新調焦即可。




  調焦機構：
  燕尾導軌調焦機構，保證調焦靈活舒適、穩定可靠。立柱式底座調焦總行程為45mm，

  鏡體安裝尺寸?76mm。調節手輪手感可通過松緊調節圈進行調節，

  防止鏡體下滑或手感過緊。

  調焦手輪具有打滑功能，當調焦到行程的上、下極限位置時手輪的轉動為“空轉”，

  可以防止對齒輪的過度擠壓。




  立柱式平底座：
  提供寬大舒適的工作平臺，220mm X 280mm；
  底座上帶有立柱，立柱安裝尺寸為?25mm。
  立柱上帶有支承圈，位于升降機構的下方，
  防止升降機構從立柱上意外滑落。

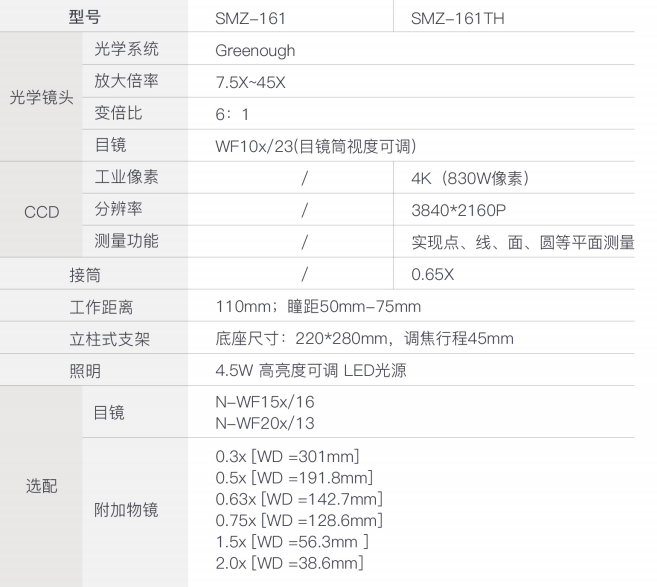

  參數規格：
