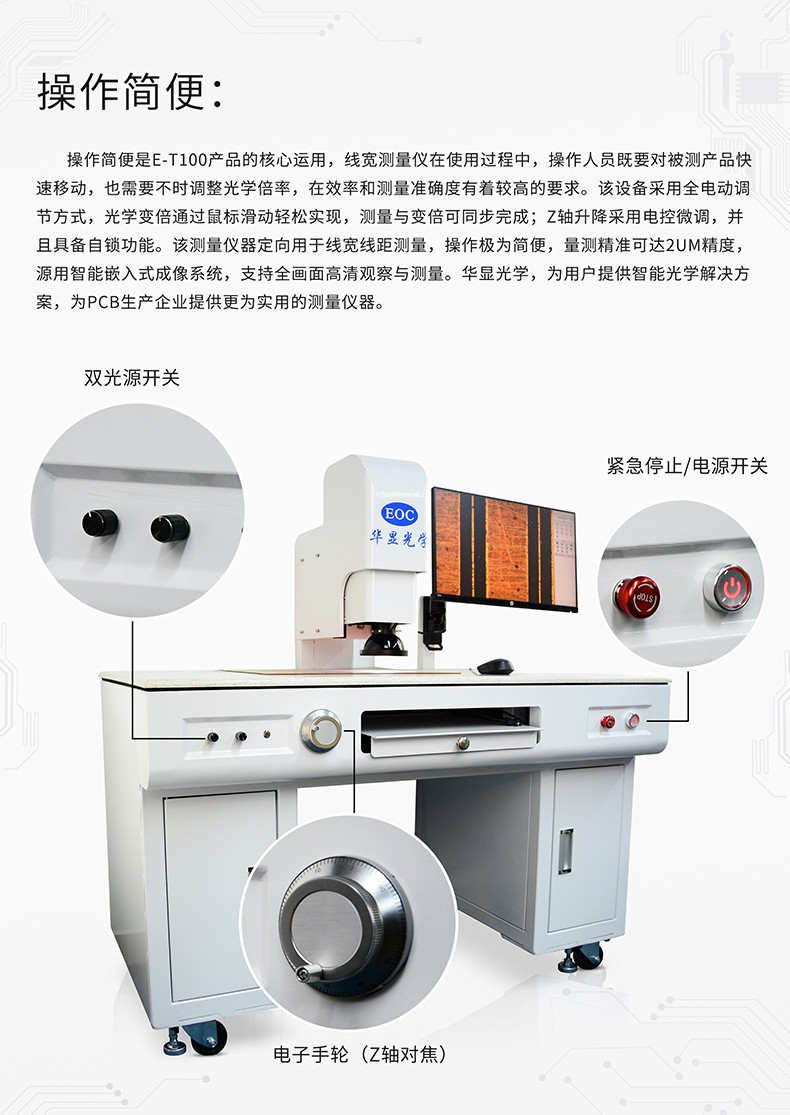

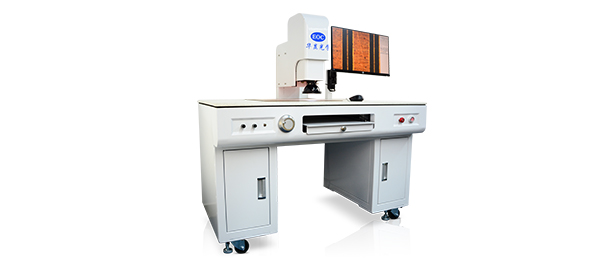

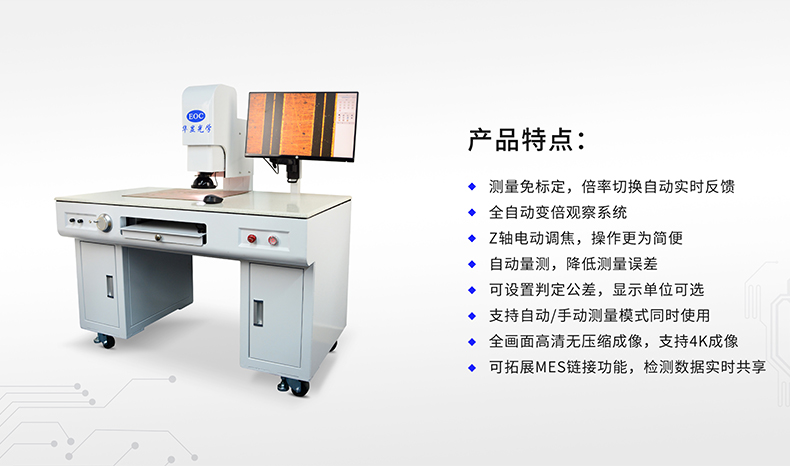

  產品簡介：

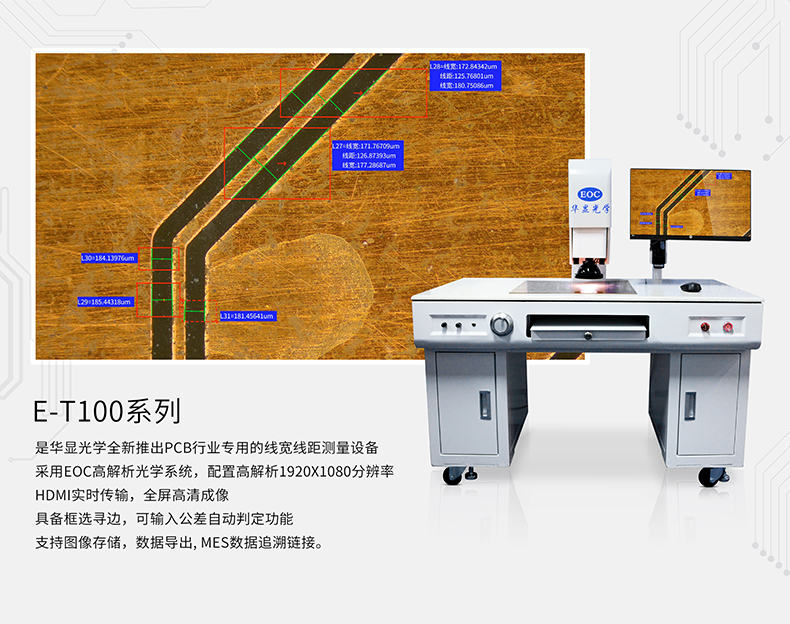

  E-T100系列是華顯光學全新推出PCB行業專用的線寬線距測量設備，采用EOC高解析光學系統，

  配置高解析1920X1080分辨率，HDMI實時傳輸，全屏高清成像；具備框選尋邊，可輸入公差

  自動判定功能。

  專注于線寬線距尺寸精準量測，重復測量精度0.002mm，平均（500ms/次）檢測點位，極大

  提高了用戶在PCB檢測運用中的精準度和生產效率；該機型支持圖像存儲，數據導出，MES數

  據追溯鏈接。
























  參數規格：




  技術參數表		數量
  光學系統	EOC光學系統，自動變倍范圍：0.7X-4.5X	1套
  	工作距離：85mm
  	光學變倍比：1:7
  	白光無影照明系統（LED高亮可調）
  成像系統	1920X1080分辨率	1套
  	實時60/fps
  	HDMI高清傳輸
  	21.5寸高清LCD顯示器
  軟件功能	線寬線距自動測量功能	1套
  	尺寸公差自動判定功能
  	手動二維平面尺寸量測功能
  	測量精度： ±2um
  	重復測量精度：2um
  	U盤存儲（支持GIGE傳輸）
  結構	研磨級大理石臺面	1組
  框架	金屬方通框架	1組
  重量	160Kg
  外形尺寸	1200mmX1300mmX773mm
