E系列工具測量顯微鏡

• 描述

• 參數

• 應用&視頻

•

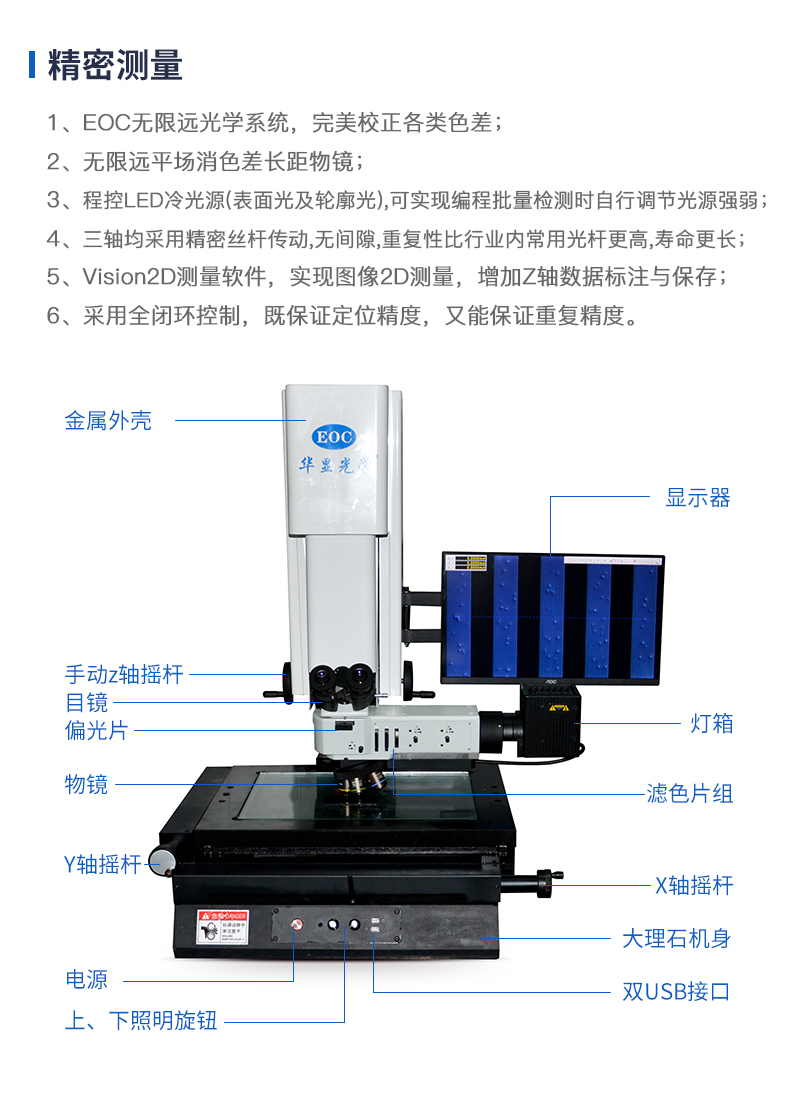

  顯微鏡介紹：




  E系列工具顯微鏡，同軸落射照明系統12V/50W落射照明器及無限遠平場長工作距離金相物鏡為您

  提供最佳的圖像質量和亮度。采用大理石基座，高精密的移動工作平臺，z軸電動調焦，無須站立操

  作，機身具備抗震防抖功能。




  E系列工具顯微鏡具備手動/自動測量方式可選；自動測量可現自動測量及編程。

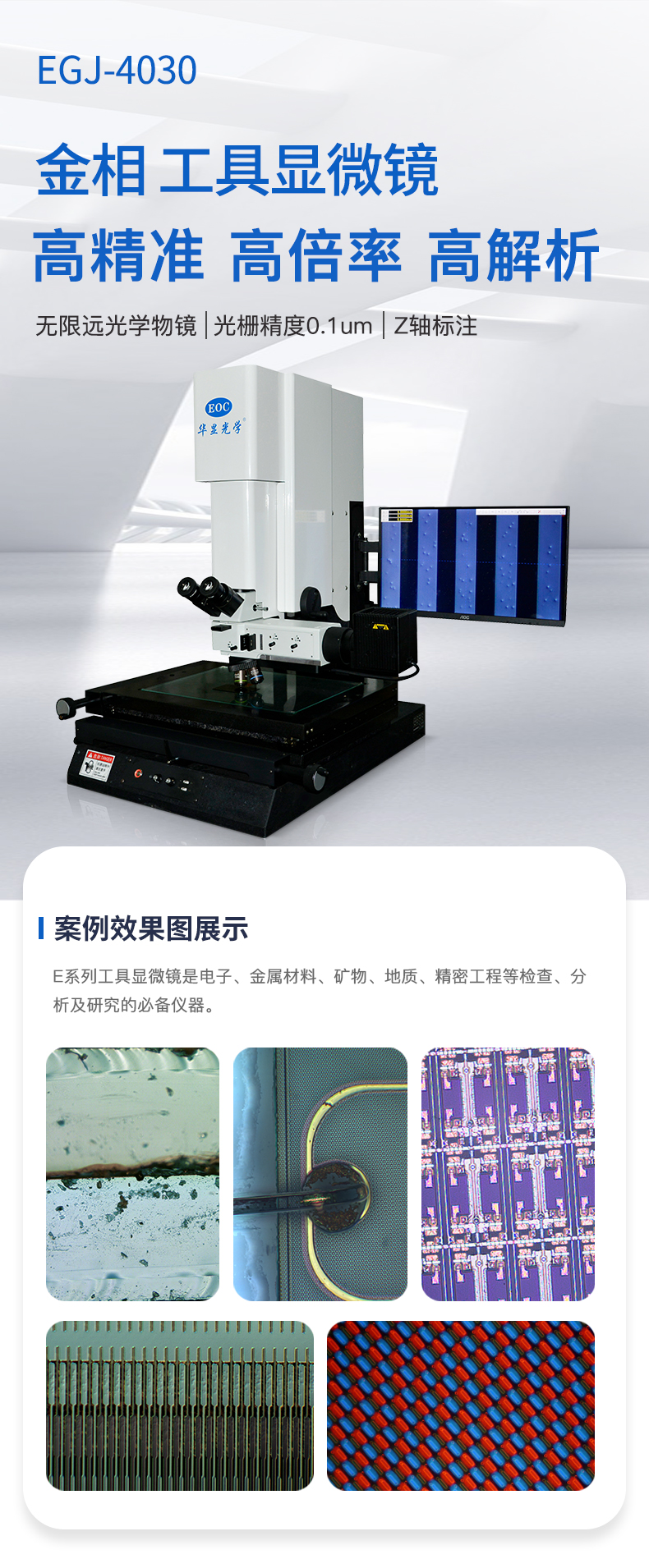

  E4030工具顯微鏡是電子、金屬材料、礦物、地質、精密工程等檢 查、分析及研究的必備儀器，

  適用于教學、科 研、工業等領域。


















  軟件特殊功能：




  1. 量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
  2. 直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
  3. 幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕
  捉。
  4. 調節 CCD 參數設定，提高自適應力；去除毛邊功能，以正確取得
  量測數據。
  5. 利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、
  圓、弧。
  6. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
  7. 測量數據化輸出，轉成 WORD (.doc) 、EXCEL (.xls)。
  8. 機械圖形直接輸出.dxf 格式，實現 2D 抄數功能 ，與 AutoCAD、
  Pro/e 等其它軟件無縫聯接。
  9. 可轉入.DXF 格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差
  測量值。
  10. 提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

  11. 機臺精度補償，提高量測精度。

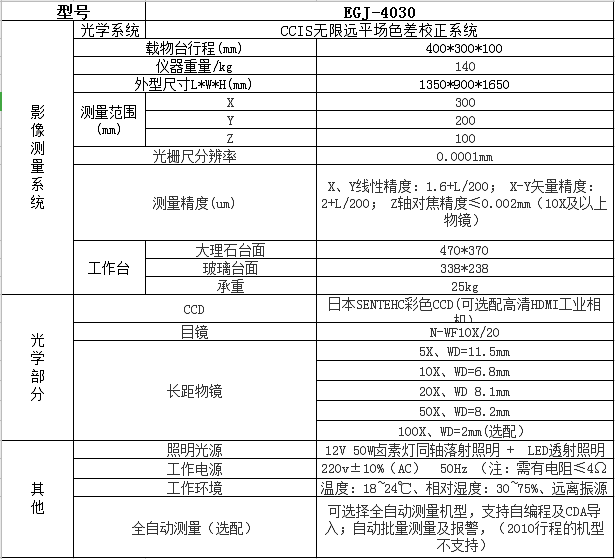

  規格參數：


































•


  規格參數：
