E系列工具測量顯微鏡

• 描述

• 參數

• 應用&視頻

• E系列工具顯微鏡是電子、金屬材料、礦物、地質、精密工程等檢查、分析及研究的必備儀器，

  適用于教學、科 研、工業等領域。選配日本奧林巴斯光學系統，定向用于TFT/TP/LCM等產品

  導電粒子觀察。E系列工具顯微鏡具備手動/自動測量方式可選；自動測量可現自動測量及編程。

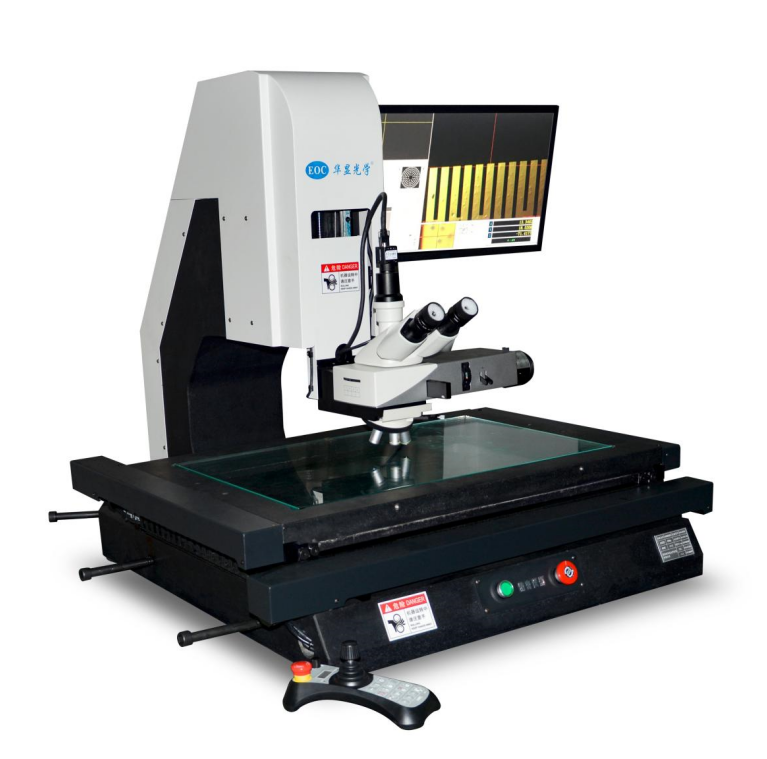

                           E-S5040系列 工具顯微鏡












  儀器特點：




  ? 三軸直線導軌，并直接固定在大理石上，確保導軌運行時的俯仰及偏擺精度。

  ? 三軸均采用精密絲桿傳動，無間隙，重復性比行業內常用光桿更高，壽命更長。

  ? 采用 奧林巴斯原裝光學系統，高眼點設計的N-WF10X/20目鏡，雙目視度可調，

     無限遠平場長工作距離金相物鏡：5X、10X、20X、50X、100X(選配）

     實現高清長距觀察。

  ? 采用全閉環控制，既保證定位精度，又能保證重復精度。












  規格參數：



  E-S5040
  載物臺行程		5040
  儀器重量/kg		≥370
  外型尺寸L*W*H		≥1120*840*1050
  測量范圍 (mm)	X	500
  	Y	400
  	Z	200
  工作臺 (mm)	大理石臺面	700*600
  	玻璃臺面	545*445
  	承重	25kg
  影像及測量系統	CCD	德國IDS工業相機
  	光學系統	奧林巴斯光學機構
  	目鏡	日本奧林巴斯N-WF10X/20
  	日本奧林巴斯微分干涉物鏡	明暗場物鏡：5X、10X、20X、50X
  	光柵尺分辨率	0.0001mm
  DIC		完整偏光調節系統以及微分干涉調節片
  測量精度		X-Y測量精度：2+L/250 Z軸對焦精度≤0.002mm 重復測量精度0.002mm
  照明光源		鹵素光源/LED光源（選配）
  工作電源		220v±10%（AC）  50Hz （注：需有電阻≤4Ω接地線）
  工作環境		溫度：18~24℃、相對濕度：30~75%、遠離振源
  自動測量		CNC可編程測量系統
  掃碼		配置Holley高清掃碼槍
  電腦		研華MIC7700H；I5處理器，SSD500G，內存8G；飛利浦27寸顯示器
  減震裝置		氣動主動減震臺（SMC氣動器件）
  機身		濟南青大理石底座，鈑金為304不銹鋼























•
